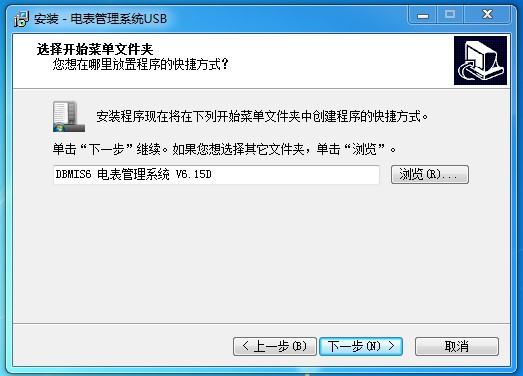

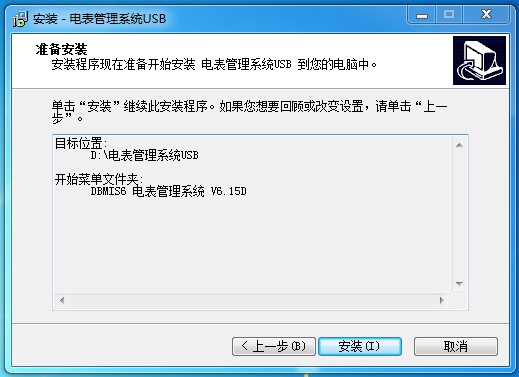

一、軟件安裝流程及說明

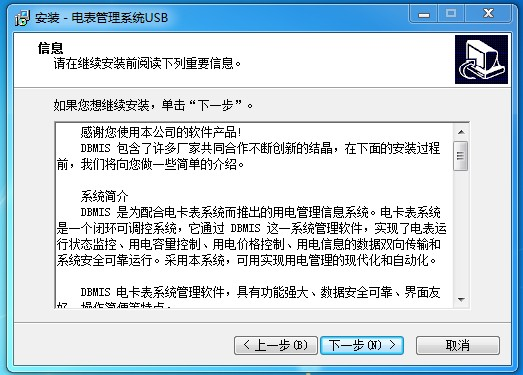

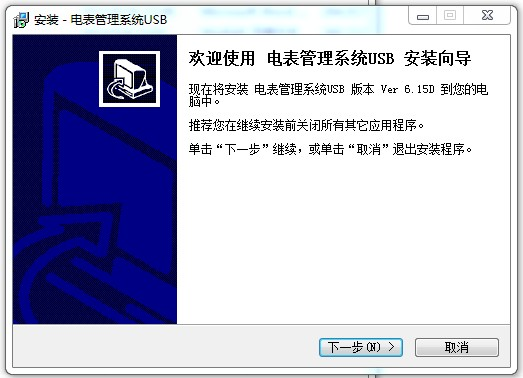

把光盤放入電腦光驅，鼠標左鍵雙擊：出現以下對話框

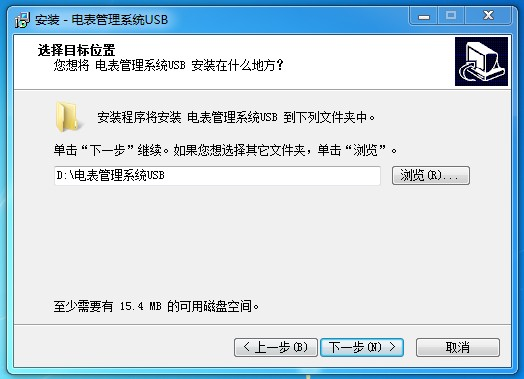

鼠標左鍵：出現以下話框：

鼠標左鍵：出現以下話框：

鼠標左鍵：出現以下話框：

鼠標左鍵：出現以下話框：

鼠標左鍵：出現以下話框：

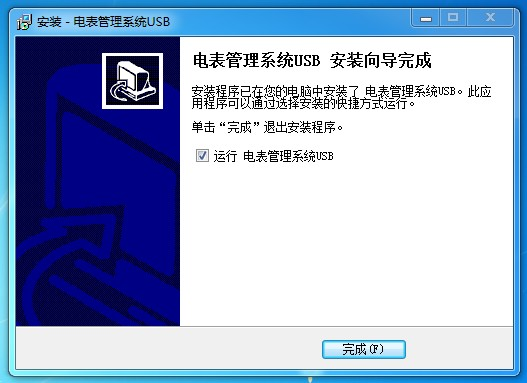

鼠標左鍵  :出現以下話框：

1、鼠標左鍵：

2、鼠標左鍵：

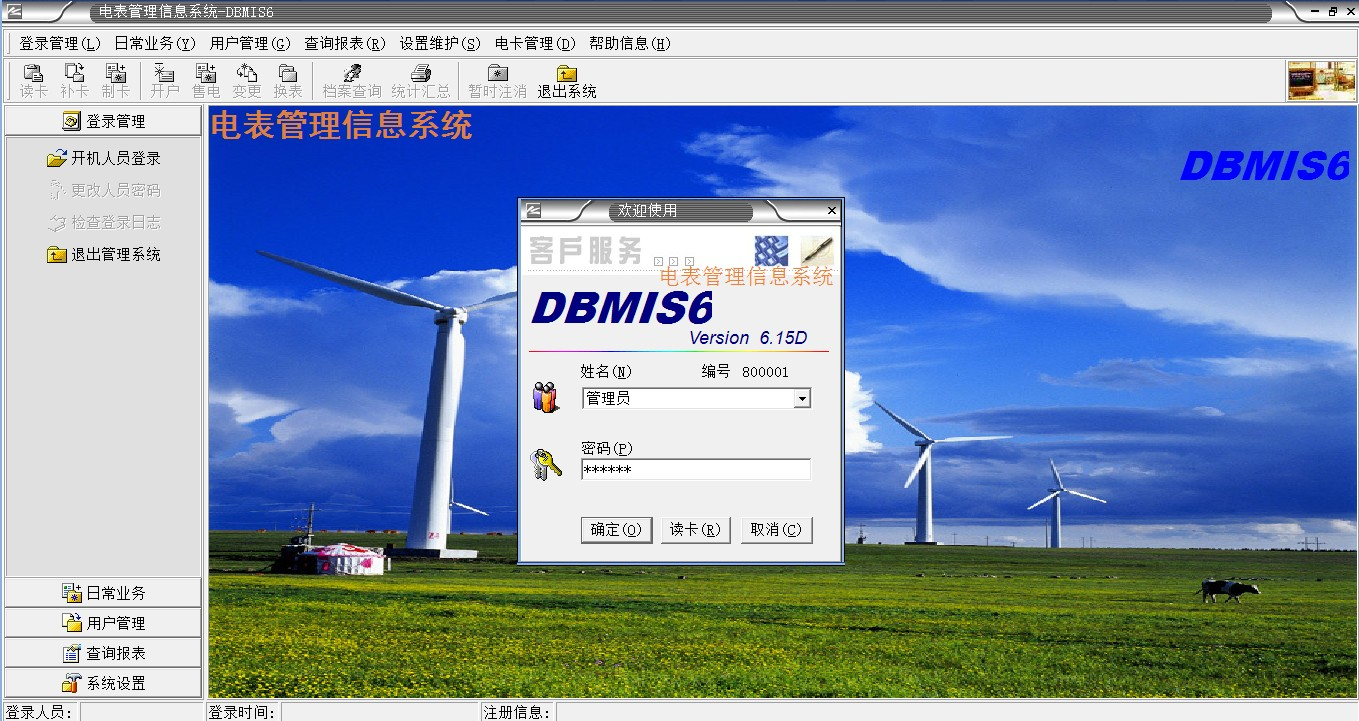

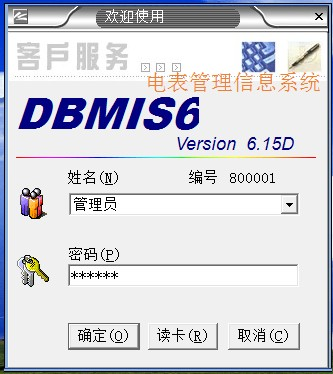

二、輸入密碼進入系統

1、鼠標左鍵雙擊后輸入：800001（編號后面的數字就是密碼）

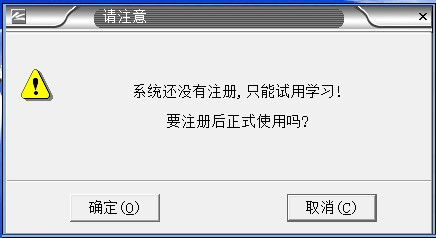

2、鼠標左鍵：進入系統，出現以下對話框：

鼠標左鍵：出現以下話框：

鼠標左鍵：出現以下話框：

鼠標左鍵：出現以下話框：

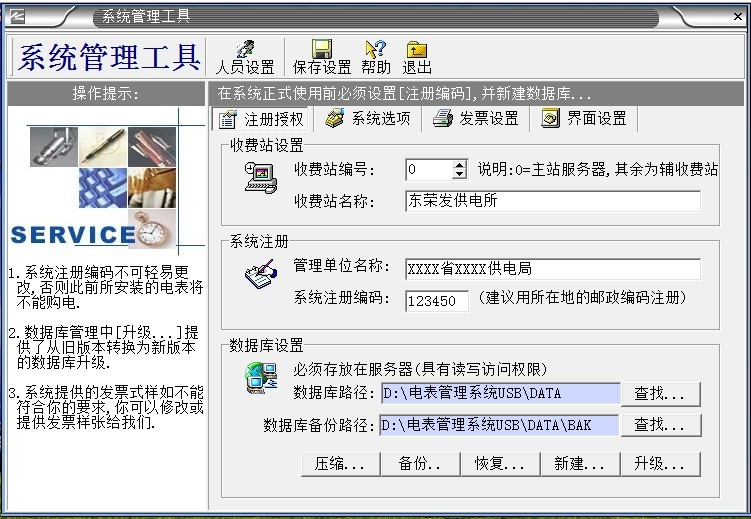

三、注冊授權

1、“收費站編號”為默認，填：0

2、“收費站名稱”按你自己要求填寫

3、“管理單位名稱”按你自己要求填寫

4、“系統注冊編碼”一定要修改！

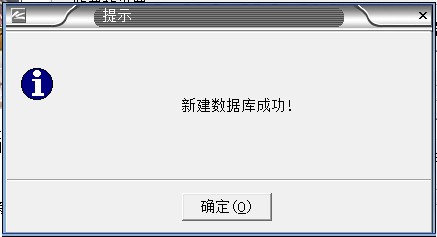

5、鼠標左鍵“新建”，出現以下對話框：

鼠標左鍵出現以下對話框：

鼠標左鍵

6、鼠標左鍵：出現以下對話框：

鼠標左鍵

特別注意：

1、軟件第一次安裝的時候，“系統注冊編碼”最好設置為自己內部的一組數字（不要設置為默認“系統注冊編碼”，防止別人利用相同軟件盜電，也不要泄露給非管理人員）。“系統注冊編碼”要牢記，在系統正式使用后，“系統注冊      編碼”不可修改。

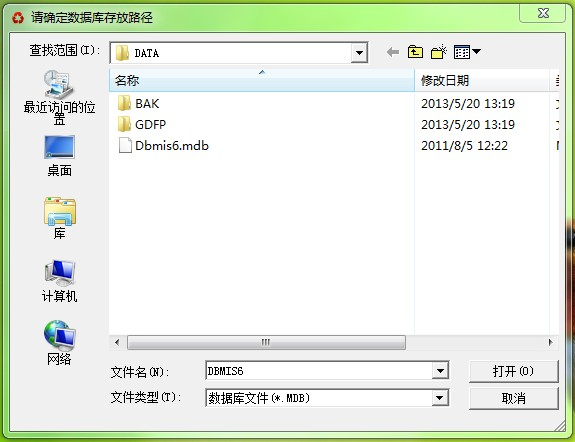

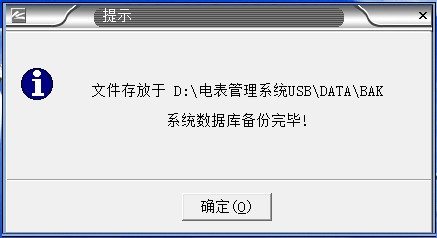

2、“系統數據”必須備份，如果沒有數據備份的話，系統第2次重裝的時候輸入原來第一次系統安裝設置的“系統注冊編碼”，導入備份的數據庫，才能使原來安裝的電表正常充值使用。

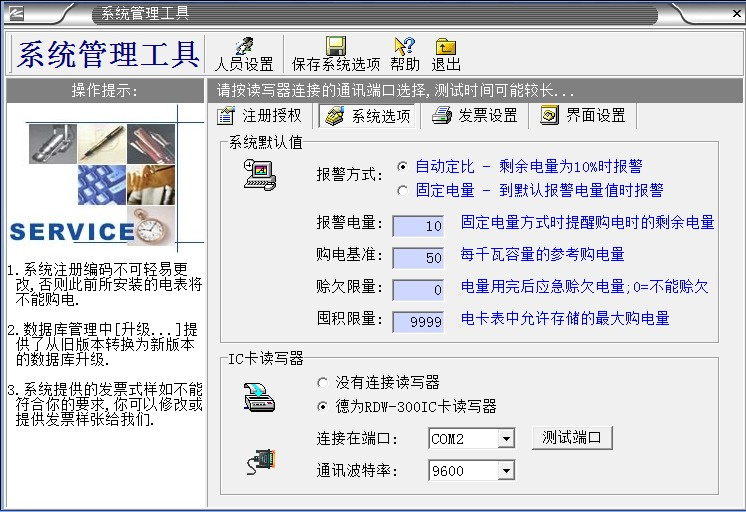

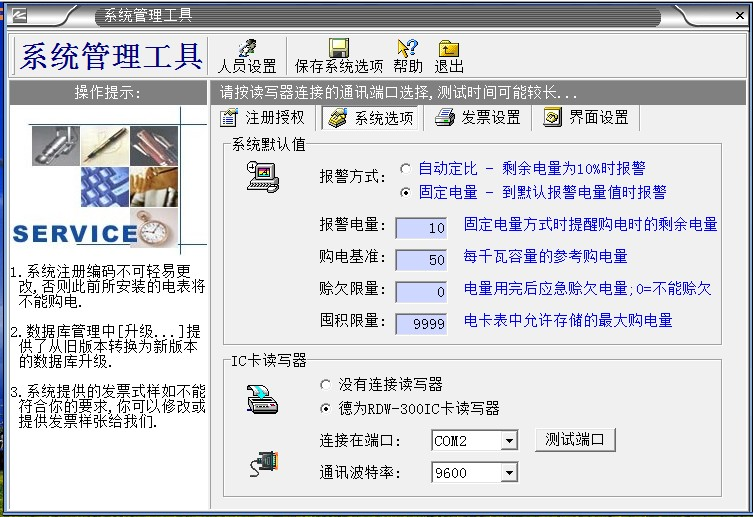

四、系統選項

鼠標左鍵

出現以下對話框：

“報警方式”有兩種，按你自己要求選擇一種“報警方式”

一種是：

另一種是：

選擇：按以下步驟：

1、選擇：自動定比-剩余電量為10%時報警

2、“報警電量”這里為默認的，不用更改，（例如：IC卡充了100度，就是10度的時候開始報警，按充電量的10%電量報警）

3、“購電基準” 這里為默認的，不用更改

4、“賒欠限量”，根據需要修改，鼠標左鍵雙擊再進行修改（如果這里填：0，用戶IC卡里的電量用完后，電表自動斷電，用戶不能用電了；如果這里填：5，用戶IC卡里的電量用完后，還可以再用5度電，就是向你賒5度電過來用，下次充費的時候IC卡插電表自動扣除，下次用戶IC卡里充了100度電，賒了5度電，插IC卡扣除賒欠的5度，只有95度）

5、“囤積限量” 這里為默認的，不用更改

 這里為默認的，不用更改

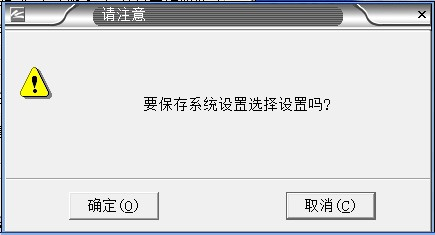

7、鼠標左鍵

選擇：按以下步驟：

、選擇：固定電量-到默認報警電量值時報警

2、“報警電量”根據你自己的需要修改，鼠標左鍵雙擊再進行修改（例如：這里填了5，就是電量剩余5度的時候開始報警，是固定報警電量，不管充了多少電量，報警電量都是5度）

3、“購電基準” 這里為默認的，不用更改

4、“賒欠限量”，根據需要修改，鼠標左鍵雙擊再進行修改（如果這里填：0，用戶IC卡里的電量用完后，電表自動斷電，用戶不能用電了；如果這里填：5，用戶IC卡里的電量用完后，還可以再用5度電，就是向你賒5度電過來用，下次充費的時候IC卡插電表自動扣除，下次用戶IC卡里充了100度電，賒了5度電，插IC卡扣除賒欠的5度，只有95度）

5、“囤積限量” 這里為默認的，不用更改

這里為默認的，不用更改

7、鼠標左鍵

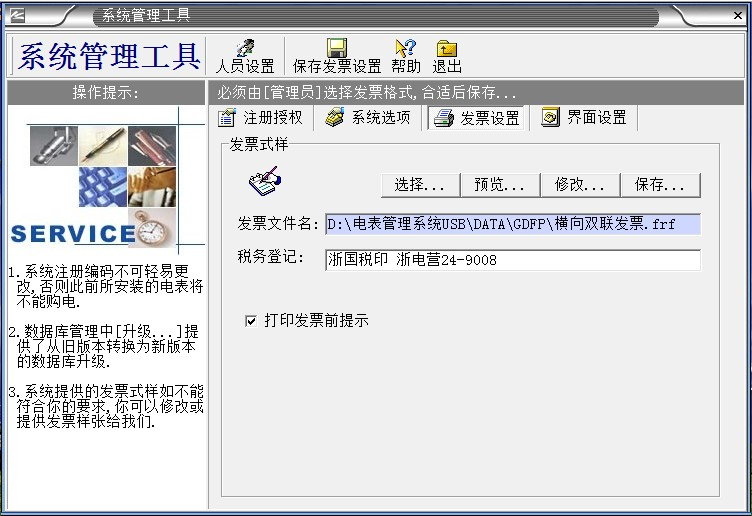

五、發票設置

如果需要打印發票的話，按以下步驟：

鼠標左鍵       出現以下對話框



鼠標左鍵出現以下對話框：

鼠標左鍵：出現以下對話框：

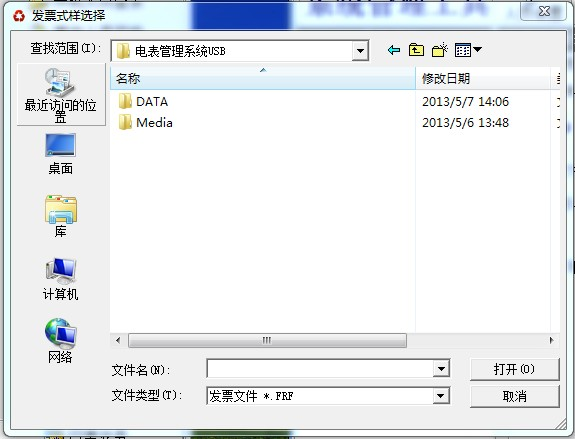

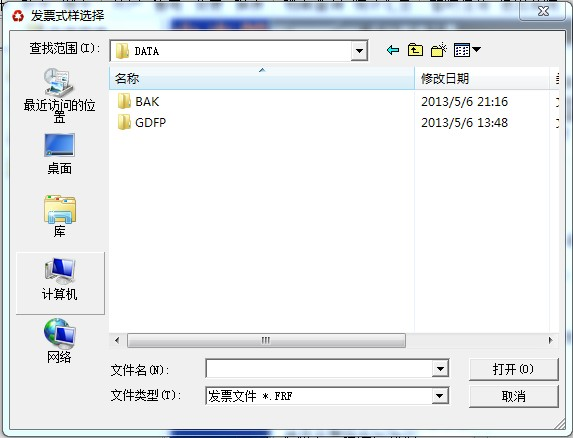

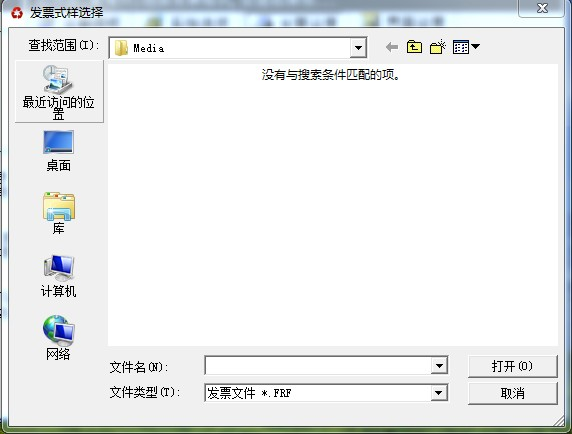

鼠標左鍵雙擊出現以下對話框：

鼠標左鍵雙擊出現以下對話框：

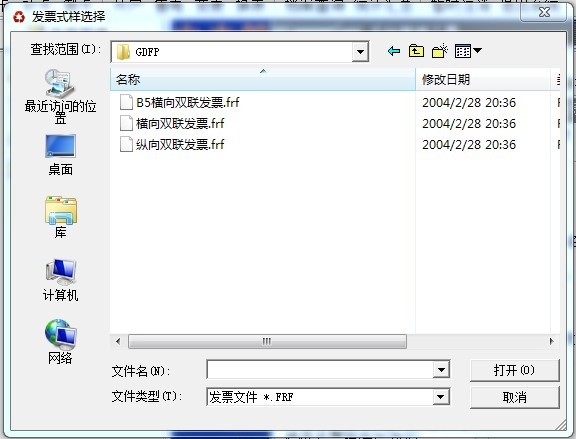

這里有三種發票的樣式，按你自己的要求選擇

1、鼠標左鍵鼠標雙擊發票的樣式

2、鼠標左鍵：

3、鼠標左鍵：

4、鼠標左鍵：

5、鼠標左鍵：

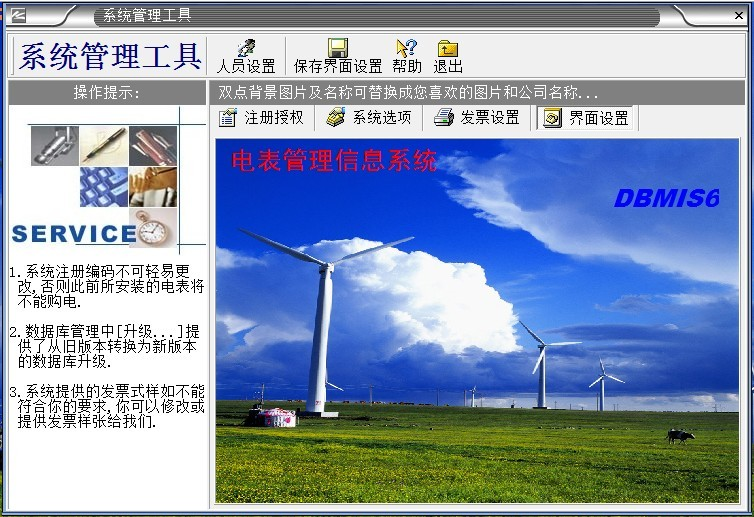

六、界面設置

鼠標左鍵：出現以下對話框：

鼠標左鍵雙擊：出以下對話框：

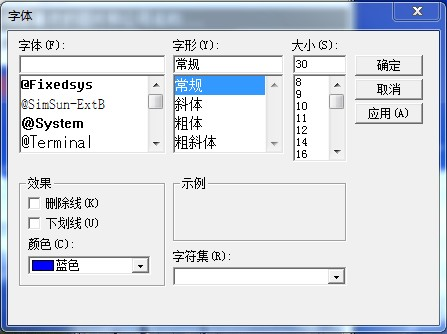

、鼠標左鍵，輸入你的公司名稱，輸好后鼠標左鍵出現以下對話框：

1、鼠標左鍵選擇你需要的“字體”

2、鼠標左鍵選擇你需要的“字形”

3、鼠標左鍵選擇你需要的“大小”

4、鼠標左鍵選擇你需要的“效果”

5、鼠標左鍵：

8、鼠標左鍵：

鼠標左鍵雙擊：“背景圖片”，可以替換成你喜歡的圖片，鼠標雙擊“背景圖片”，出現以下對話框：

選擇你需要的圖片，鼠標左鍵選好后，鼠標左鍵：鼠標左鍵：

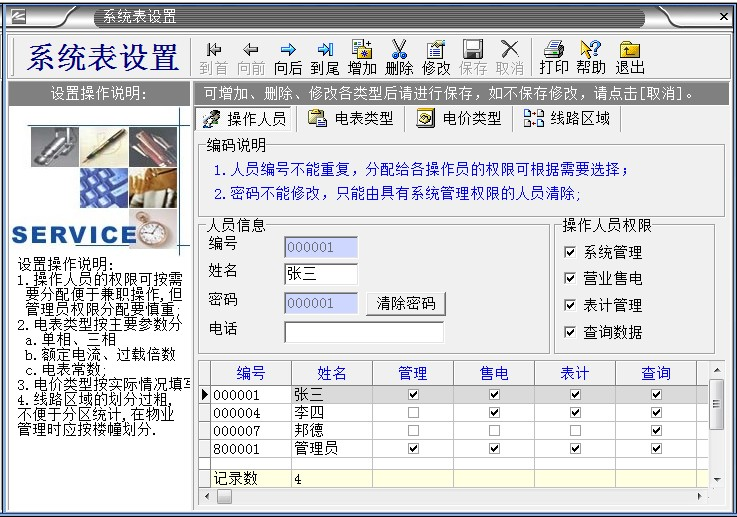

七、“操作人員”設置

鼠標左鍵：出現以下對話框：

要“增加”“操作人員”，按以下步驟：

1、鼠標左鍵“增加”

2、“編號”這里填6位數，按你自己要求填寫

3、“姓名”這里按你自己要求填寫

4、“密碼”這里是自動生成的，跟“編號”是一樣的。

5、“電話”這里按你自己要求填寫

6、“操作人員權限”這里按你自己要求，打勾或不打勾
7、鼠標左鍵：

注意：

“管理員”不能“刪除”，不能“修改”，權限不能“更改”，但可以更改“密碼”。

要“刪除”“操作人員”，按以下步驟：

1、鼠標左鍵選擇要刪除的“操作人員”

2、鼠標左鍵“刪除”，出現以下對話框：

鼠標左鍵

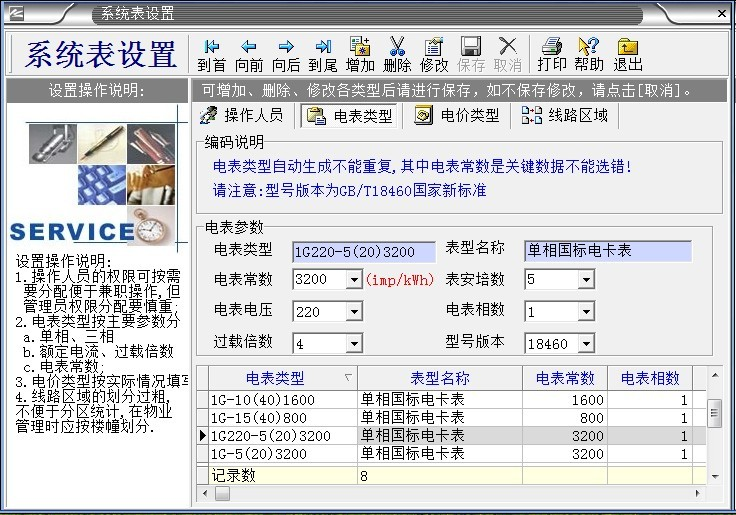

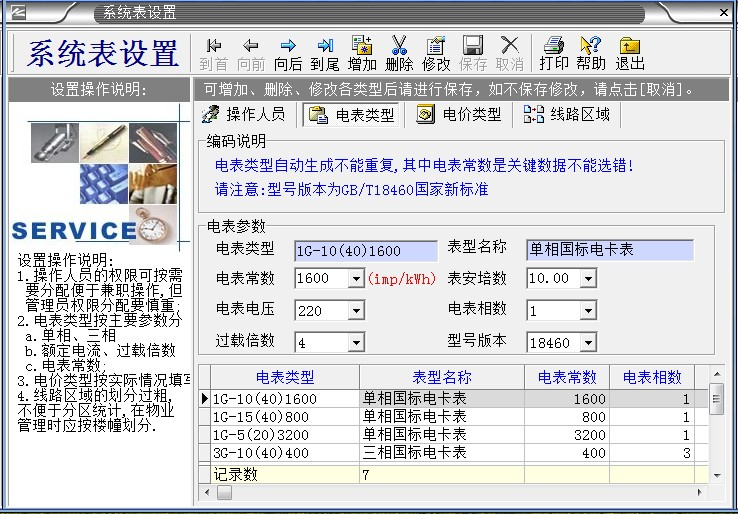

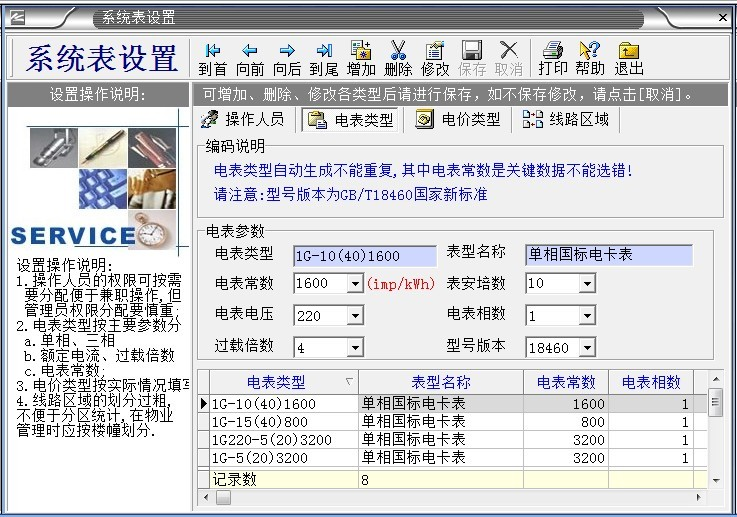

八、“電表類型”設置

鼠標左鍵

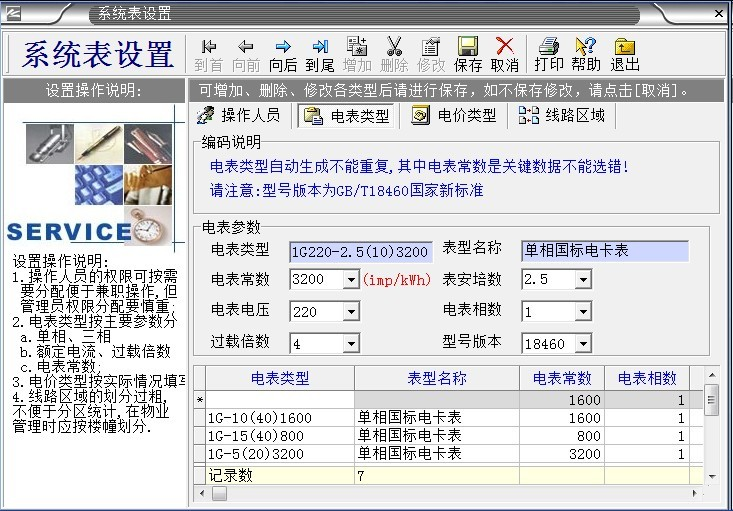

單相預付費電表，2.5（10）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：3200

3、“表安培數”，鼠標左鍵：，選擇：2.5

4、“電表電壓”，鼠標左鍵：選擇：220

5、“電表相數” ，鼠標左鍵：選擇：1

6、“過載倍數”，鼠標左鍵：選擇：4

7、“型號版本” ，鼠標左鍵：選擇：1846

8、“電表類型”，自動生成：1G220-2.5(10)3200

9、“表型名稱”，自動生成：單相國標電卡表

10、鼠標左鍵：

單相預付費電表，5（20）A，系統這里已經有了，不用“增加”

單相預付費電表，10（40）A，系統這里已經有了，不用“增加”

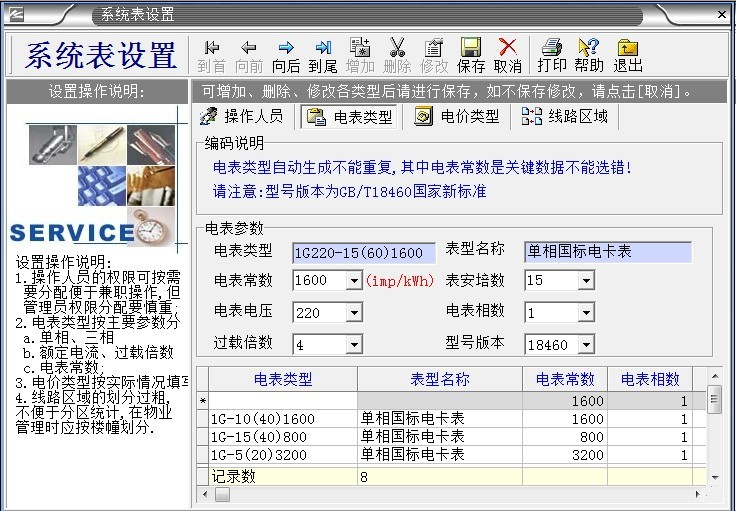

單相預付費電表，15（60）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：1600

3、“表安培數”，鼠標左鍵：，選擇：15

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：1

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：1G220-15(60)1600

9、“表型名稱”，自動生成：單相國標電卡表

10、鼠標左鍵：

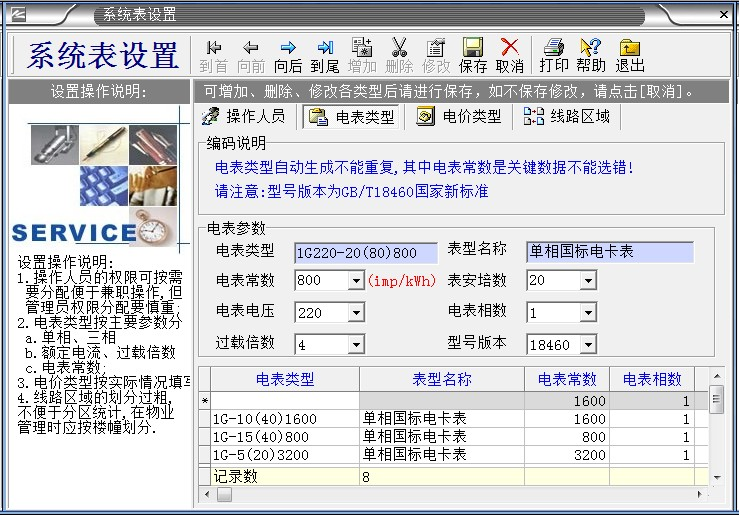

單相預付費電表，20（80）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：800

3、“表安培數”，鼠標左鍵：，選擇：20

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：1

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：1G220-20(80)800

9、“表型名稱”，自動生成：單相國標電卡表

10、鼠標左鍵：

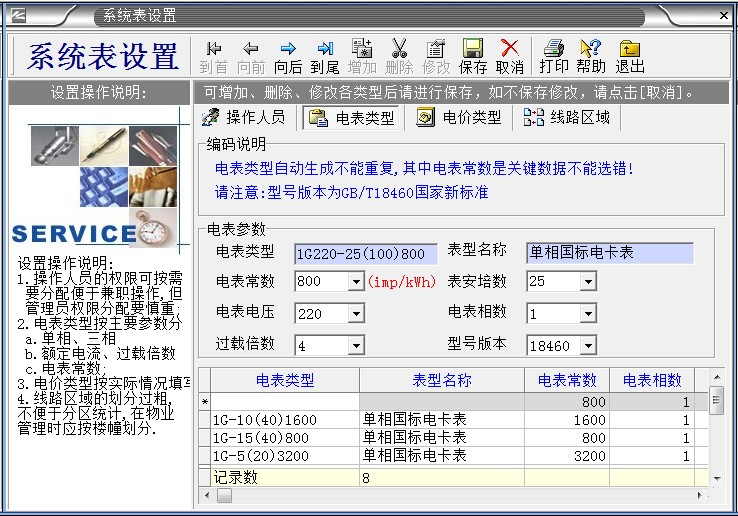

單相預付費電表，30（100）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：800

3、“表安培數”，鼠標左鍵：，選擇：25

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：1

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：1G220-25(100)800

9、“表型名稱”，自動生成：單相國標電卡表

10、鼠標左鍵：

三相四線預付費電表，1.5（6）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：1600

3、“表安培數”，鼠標左鍵：，選擇：1.5

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：3

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：3G220-1.5(6)1600

9、“表型名稱”，自動生成：三相國標電卡表

10、鼠標左鍵：

三相四線預付費電表，5（20）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：800

3、“表安培數”，鼠標左鍵：，選擇：5

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：3

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：3G220-5(20)800

9、“表型名稱”，自動生成：三相國標電卡表

10、鼠標左鍵：

三相四線預付費電表，10（40）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：400

3、“表安培數”，鼠標左鍵：，選擇：10

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：3

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：3G220-10(40)400

9、“表型名稱”，自動生成：三相國標電卡表

10、鼠標左鍵：

三相四線預付費電表，15（60）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：400

3、“表安培數”，鼠標左鍵：，選擇：15

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：3

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：3G220-15(60)400

9、“表型名稱”，自動生成：三相國標電卡表

10、鼠標左鍵：

三相四線預付費電表，20（80）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：400

3、“表安培數”，鼠標左鍵：，選擇：20

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：3

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：3G220-20(80)400

9、“表型名稱”，自動生成：三相國標電卡表

10、鼠標左鍵：

三相四線預付費電表，30（100）A，按以下步驟“增加”

1、鼠標左鍵：

2、“電表常數”，鼠標左鍵：，選擇：400

3、“表安培數”，鼠標左鍵：，選擇：25

4、“電表電壓”，鼠標左鍵：，選擇：220

5、“電表相數” ，鼠標左鍵：，選擇：3

6、“過載倍數”，鼠標左鍵：，選擇：4

7、“型號版本” ，鼠標左鍵：，選擇：18460

8、“電表類型”，自動生成：3G220-25(100)400

9、“表型名稱”，自動生成：三相國標電卡表

10、鼠標左鍵：

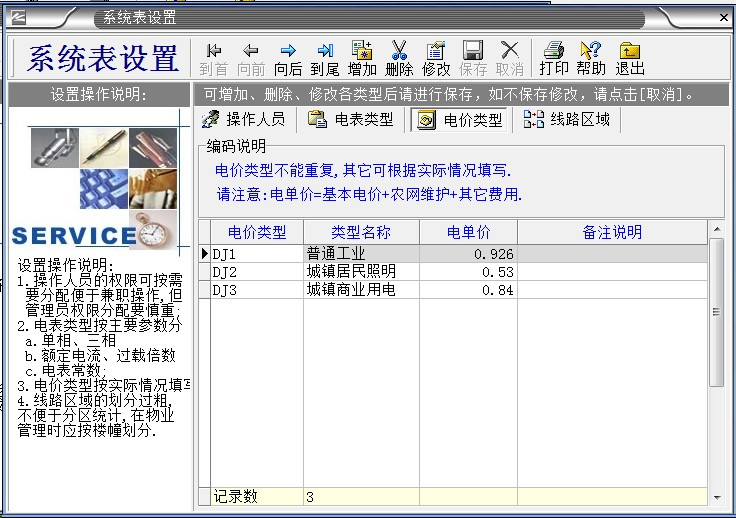

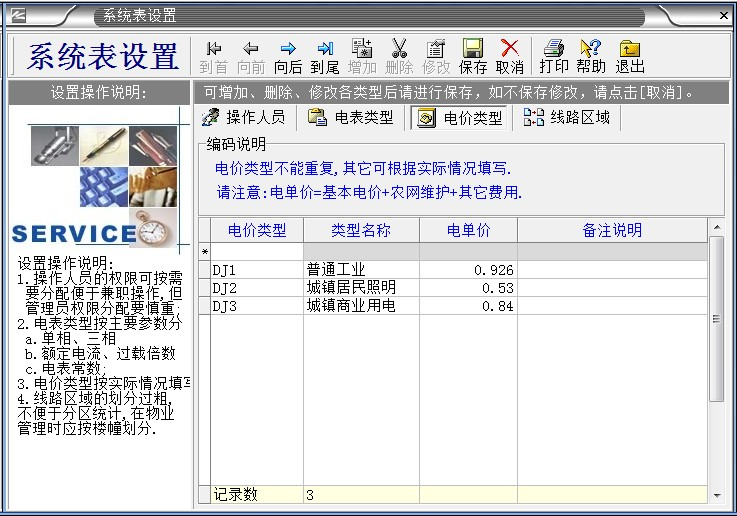

九、“電價類型”設置

鼠標左鍵：出現以下對話框：

“電價類型”，按以下步驟：

1、鼠標左鍵：

2、鼠標左鍵：輸入“電價類型”，按你自己要求填寫

3、鼠標左鍵雙擊“類型名稱”，按你自己要求填寫

4、鼠標左鍵雙擊“電單價”，按你自己要求填寫

5、鼠標左鍵雙擊“備注說明”，按你自己要求填寫，可以填，也可以不填。

6、鼠標左鍵：

 “電價類型”，按以下步驟：

1、鼠標左鍵選擇需要更改的“電價類型”

2、鼠標左鍵：

3、鼠標左鍵雙擊“電價類型”，按你自己要求填寫

4、鼠標左鍵雙擊“類型名稱”，按你自己要求填寫

5、鼠標左鍵雙擊“電單價”，按你自己要求填寫

6、鼠標左鍵雙擊“備注說明”，按你自己要求填寫，可以填寫，也可以不填。

7、鼠標左鍵：

“電價類型”，按以下步驟：

1、鼠標左鍵選擇要刪除的“電價類型”

2、鼠標左鍵：出現以下對話框

鼠標左鍵：

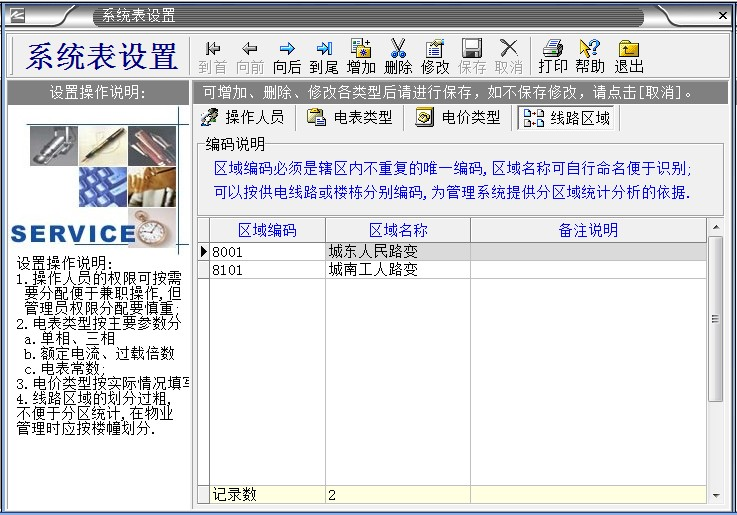

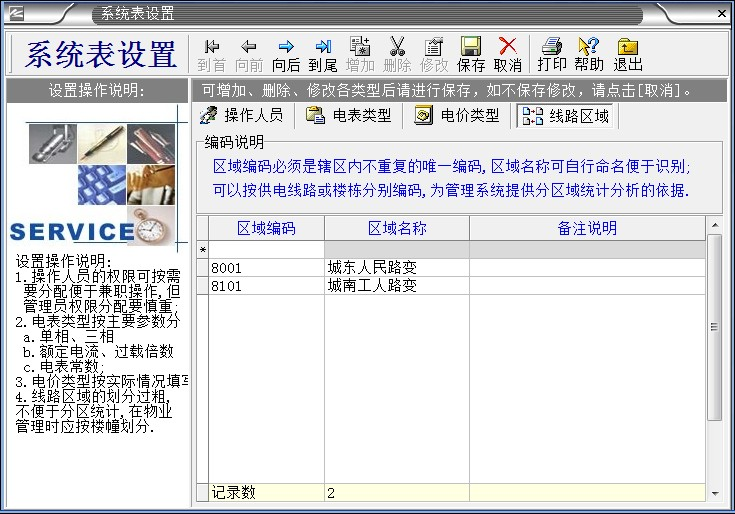

十、“線路區域”設置

鼠標左鍵：出現以下對話框：

“線路區域”，按以下步驟：

1、鼠標左鍵：

2、鼠標左鍵雙擊：輸入“區域編碼”，按你自己要求填寫。

3、鼠標左鍵雙擊：輸入“區域名稱”，按你自己要求填寫。

4、鼠標左鍵雙擊：輸入“備注說明”，按你自己要求填寫，可以填寫，也可以不填寫。

5、鼠標左鍵：

“線路區域”，按以下步驟：

1、鼠標左鍵選擇要修改的“線路區域”

2、鼠標左鍵：

3、鼠標左鍵雙擊“區域編碼”，輸入“區域編碼”，按你自己要求填寫

4、鼠標左鍵雙擊“區域名稱”，輸入“區域名稱”，按你自己要求填寫

5、鼠標左鍵雙擊“備注說明”，輸入“備注說明”，按你自己要求填寫

6、鼠標左鍵：

 “線路區域”，按以下步驟：

1、鼠標左鍵選擇要刪除的“線路區域”

2、鼠標左鍵：出現以下對話框：

鼠標左鍵：

進入系統后，也可以進入“系統設置維護”，按以下步驟：

鼠標左鍵：，鼠標左鍵“系統設置維護”，出現以下對框：

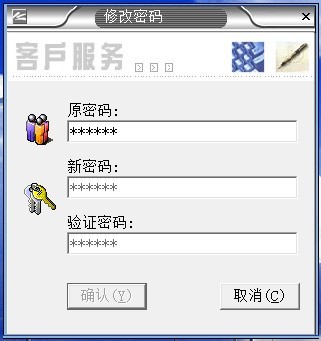

十一、“修改密碼”設置

鼠標左鍵：鼠標左鍵“更改人員密碼”，出現以下對話框：

1、直接輸入“原密碼”，輸好后，按回車

2、直接輸入“新密碼”，輸好后，按回車

3、直接輸入“驗證密碼”（就是新密碼），輸好后，按回車

4、鼠標左鍵：出現以下對話框：

鼠標左鍵：出現以下對話框：

鼠標左鍵：

注意：

用哪個“操作人員”登陸系統，更改的就是哪個“操作人員”的密碼（如果用“管理員”登陸的，更改的就是“管理員”的密碼）

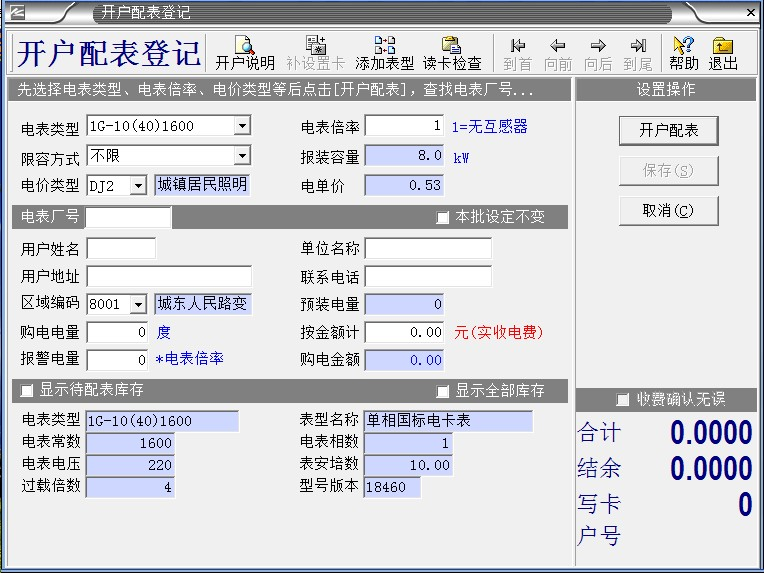

十二、開戶配表登記

鼠標左鍵：，鼠標左鍵：“開戶配表登記”，出現以下對話框：

1、“電表類型”，鼠標左鍵：選擇你需要的“電表類型”

2、“限容方式”，鼠標左鍵：，選擇你需要的“限容方式”，

限容方式：可以選擇：“不限”，也可以選擇：“超容斷電”

選：“不限”，超過電表的最大功率，電表不斷電，功率過大，電表超負荷工作，電表會燒掉，或影響使用壽命，電表剩余電量的時候，不能拉閘斷電，只有報警燈會閃。

選：“超容斷電”，超過了電表的最大功率，電表就自動斷電，起到了保護電表的作用，剩余電量的時候電表會拉閘斷電，報警燈會閃。

3、“電價類型”，鼠標左鍵：，選擇你需要的“電價類型”

4、“電表倍率”，無互感器填：1；

有互感器的倍率按互感器倍率填寫（例如是200/5A的電流互感器，200÷5=40，就填:40）

5、“報裝容量”，可以按系統默認的，也可以更改，按你自己要求填寫。

6、“電單價”，這里為默認的，不可更改。

7、鼠標左鍵：出現以下對話框：

8、這里的編號不用更改，按默認的就可以了。

9、鼠標左鍵：

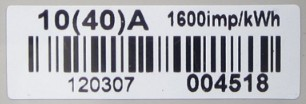

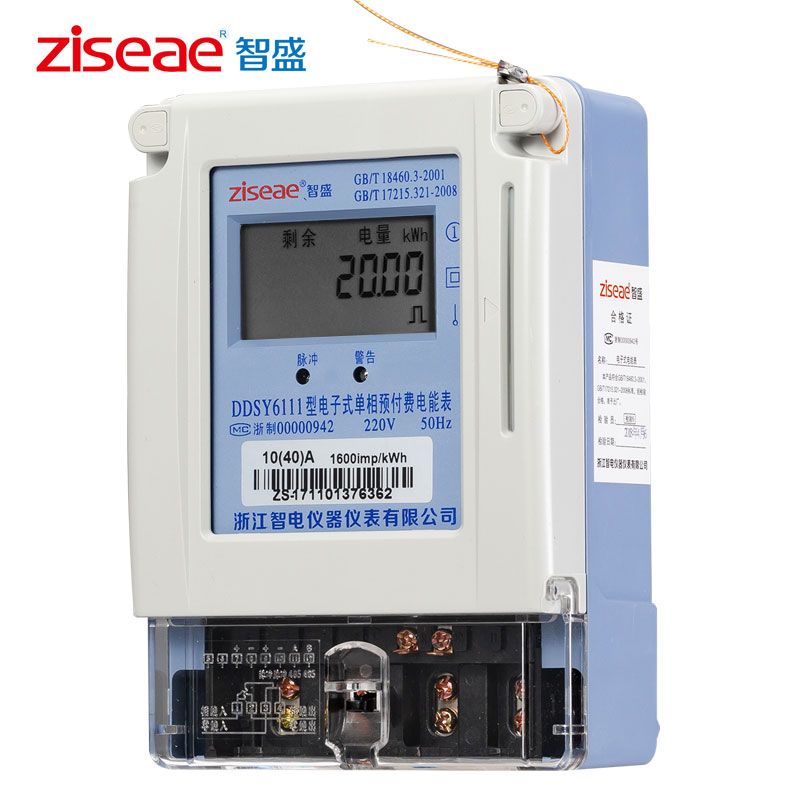

10、“電表廠號”，鼠標左鍵輸入電表條碼上

后10位數字（每只電表的電表廠號都不一樣的，以這張

為例，輸入0307004518），輸好后按回車，出現以下對話框：

鼠標左鍵：出現以下對話框：

這里不用更改，按默認的就可以了。

鼠標左鍵：出現以下對話框：

這里不用更改，按默認的就可以了。

鼠標左鍵：

1、開戶的電表，這里

都是一樣的

話，這里

12、“用戶姓名”，鼠標左鍵，按你自己要求填寫

13“用戶地址”， 鼠標左鍵，按你自己要求填寫

14、“區域編碼”，鼠標左鍵，選擇你需要的“區域編碼”

15、“購電電量”，鼠標左鍵輸入“購電電量”（電量不能少于21度）

16、“報警電量”，這里是默認的，不可更改

17、“單位名稱”， 鼠標左鍵，按你自己要求填寫

18、“聯系電話”， 鼠標左鍵，按你自己要求填寫

19、“預置電量”，這里為默認的，不可更改

浙江智電儀器儀表有限公司

專業生產預付費電表，插卡電表，IC卡電表，單相電表，三相電表，導軌電表等

20這里為默認的，不能更改

21、鼠標左鍵再按2次回車，把這里打勾

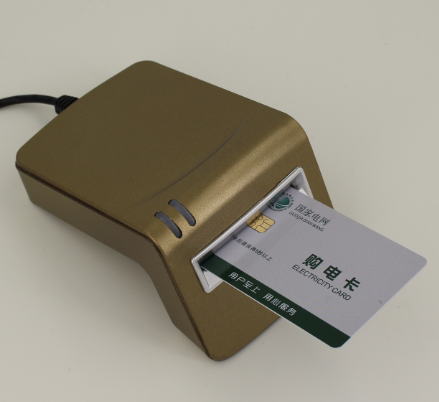

22、讀卡器USB接口插到電腦，把IC卡插到讀卡器，IC卡芯片朝上，插卡方式如下：

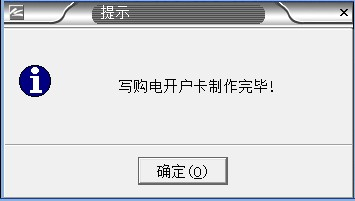

23、鼠標左鍵：出現以下對話框：

鼠標左鍵：出現以下對話框：

這里為默認的，不用更改

鼠標左鍵：出現以下對話框：

這里為默認的，不用更改

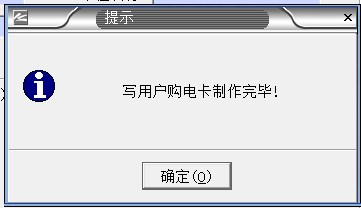

鼠標左鍵：出現以下對話框：

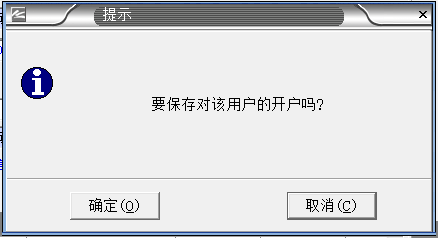

鼠標左鍵：出現以下對話框：

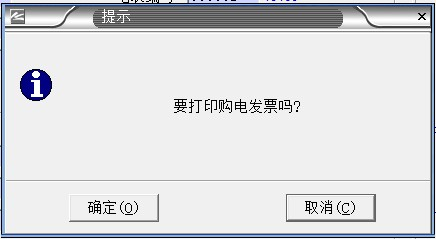

需要打印發票的，鼠標左鍵：

不需要打印發票的，鼠標左鍵：

注意：

1、IC卡開戶后，插電表使用了，再拿回來充電；每次充電的時候IC卡要先插一下電表，再拿回來充電；充完電后，再插一下電表，把IC卡的電量輸?shù)诫姳砝锩妫涂梢园蜗聛砹耍?span>IC卡不用一直插著電表。

2、我們出廠之前，電表里有20度預置電量，是給客戶安裝電表用的，電表通電后，要馬上給用戶開戶，插IC卡使用，等20度預置電量用完了，再給用戶開戶，插IC卡，電表就不識別了。

3、電表第一次使用，電表里有20度預置電量，是不能用完，要馬上給用戶開戶，插IC卡使用，第二次是沒關系的，用完了再沖也是可以的。

4、電表第一次使用，用戶如果用了3度的預置電量，用戶開戶的IC卡里有100度電，IC卡插電表自動扣除用戶用的3度電，只剩下97度。

十三、營業售電

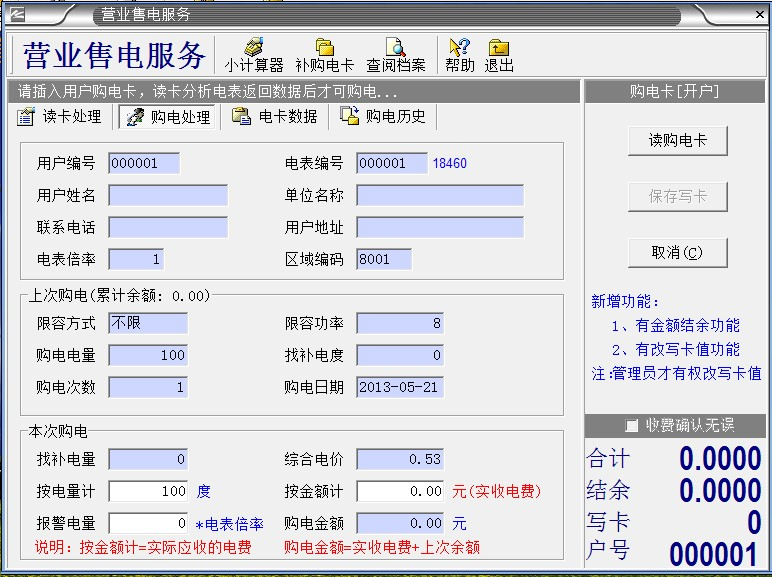

鼠標左鍵：鼠標左鍵“營業售電服務”，或直接點快捷鍵：

出現以下對話框：

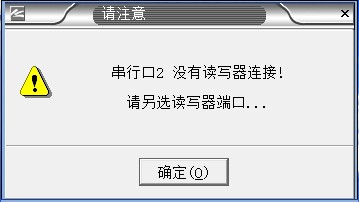

鼠標左鍵：如果出現以下對話框：

鼠標左鍵：出現以下對話框：

1、“按電量計”，鼠標左鍵輸入電量，按2次回車

2、“按金額計”，這里自動生成，不用更改

3、“報警電量”，這里自動生成，不用更改

4、“購電金額” ，這里自動生成，不用更改

5、鼠標左鍵“按金額計”，按2次回車，把這里打勾

6、鼠標左鍵，出現以下對話框：

鼠標左鍵：，出現以下對

需要打印發票的鼠標左鍵：

不需要打印發票的鼠標左鍵：

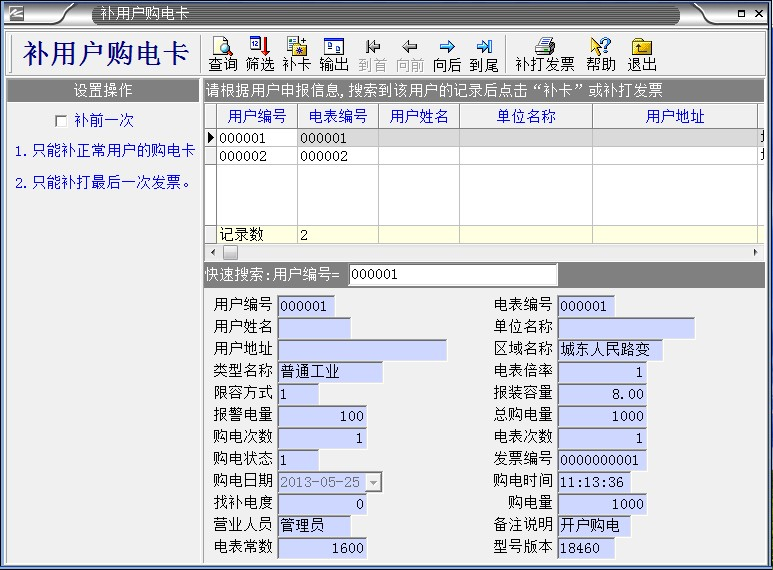

十四、補卡操作

鼠標左鍵：出現以下對話框：

1、鼠標左鍵選擇要補卡的用戶（箭頭要指向補卡的用戶）

2、在讀卡器中正確插入一張新的IC卡

3、鼠標左鍵：

注意：

補卡操作完成后，請先將此卡插入被補卡的電表中，如電表顯示PO=**，表示補卡成功，這時才可以購電。

如果電表顯示E=CE，表示補卡信息有誤，電表需要清零、預置、重新開戶，清零、預置之前先查看電表上有多少剩余電量，需補給用戶。
